Tripla

Fusto ritorto, nodo a tre vie e paralumi traforati

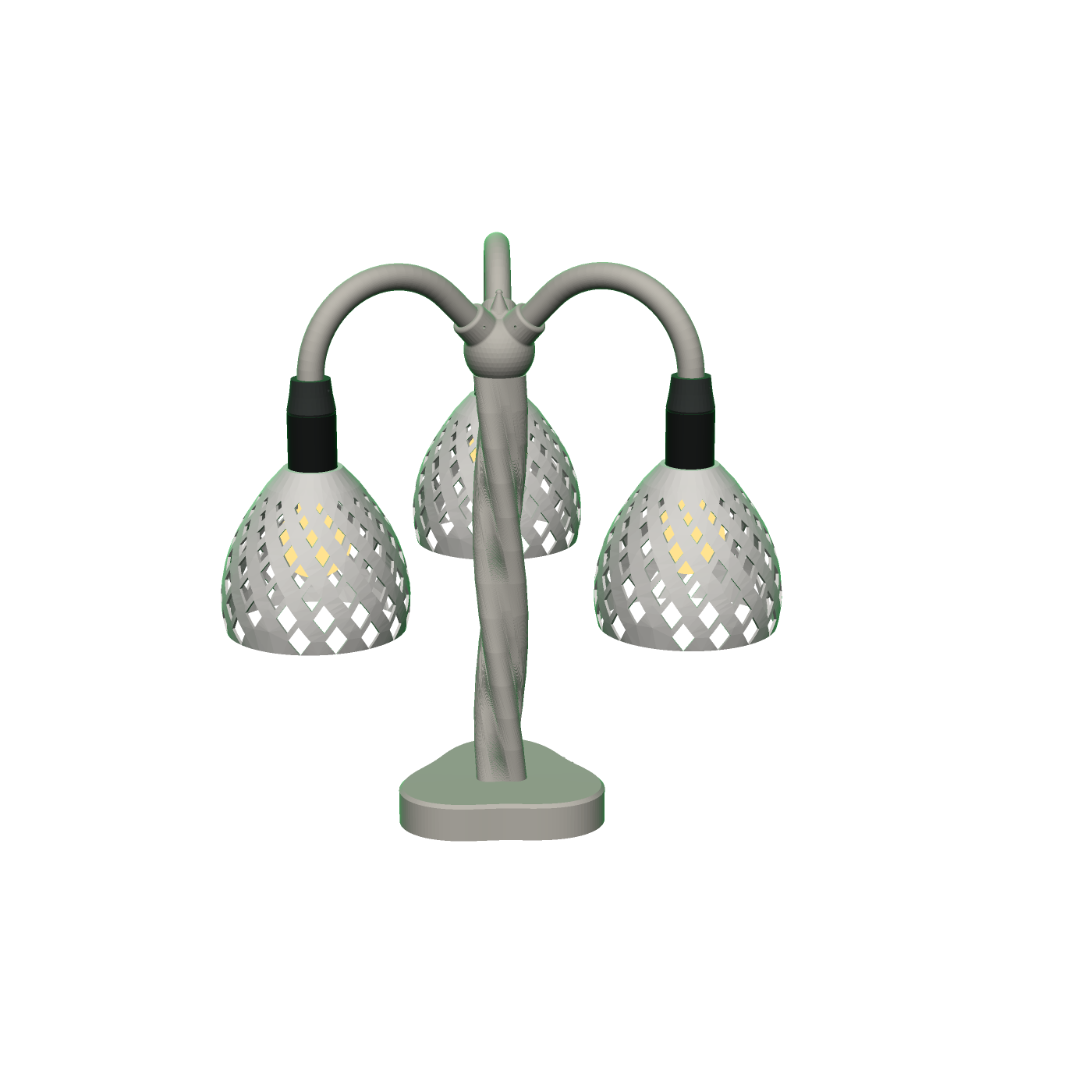

Lampada da scrivania organica in 17 pezzi: base lobata zavorrata, fusto a tre lobi ritorto in due segmenti, nodo a tre vie con attacchi a 45° e bracci curvi che reggono tre paralumi a tulipano traforati a rombi.

Altezza494 mm

IngombroØ 508 mm

Base169 × 179 mm

Luci3 × E27 LED max 10 W

Stampe17

Filamentocirca 1,0 kg

Pacchetto completo · STL, STEP, PDF, script8.2 MB Scheda di montaggio PDF790 KB Solo STL in ZIP1.3 MB Assieme STEP18.6 MB

[ GALLERIA ]

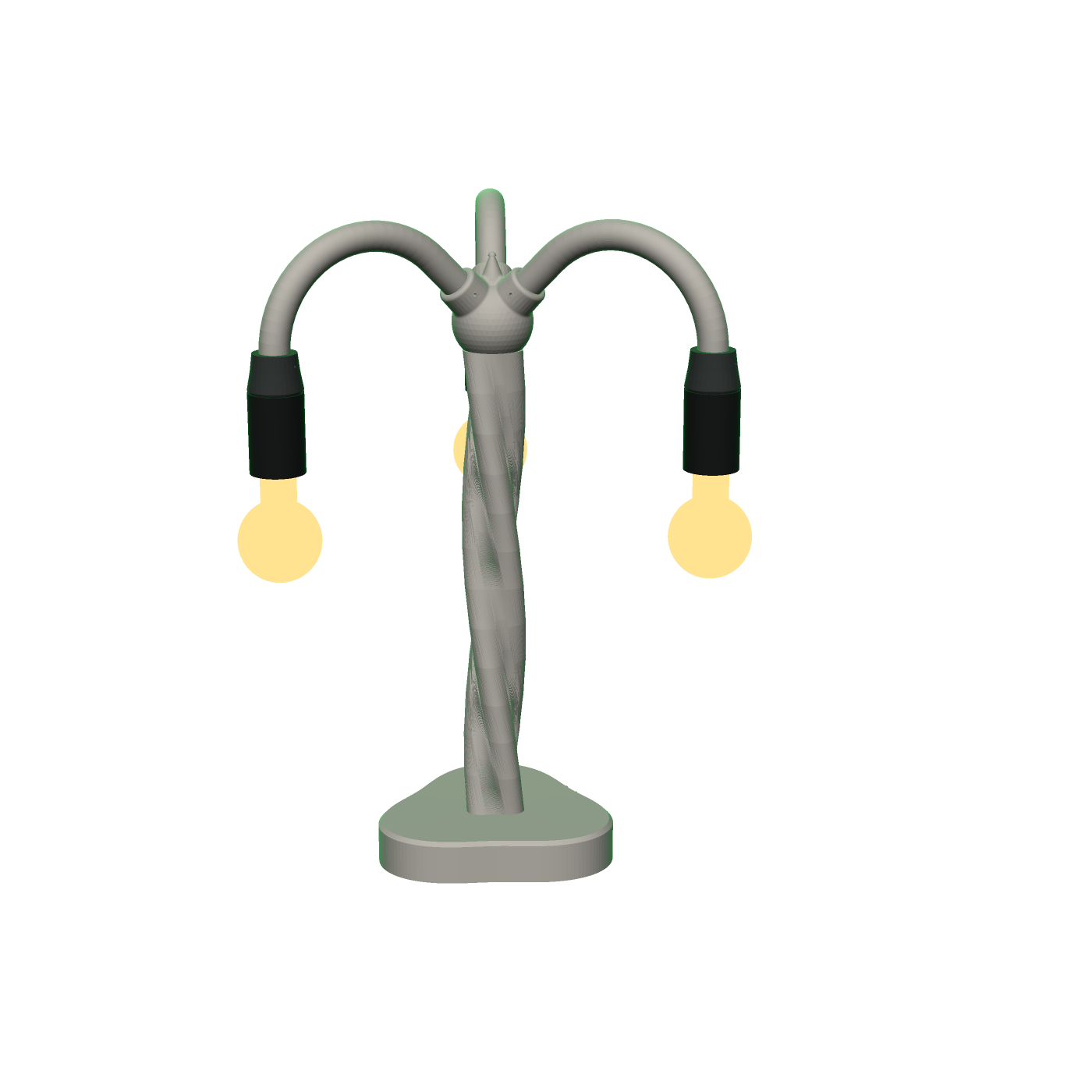

Render

[ PEZZI_DA_STAMPARE ]

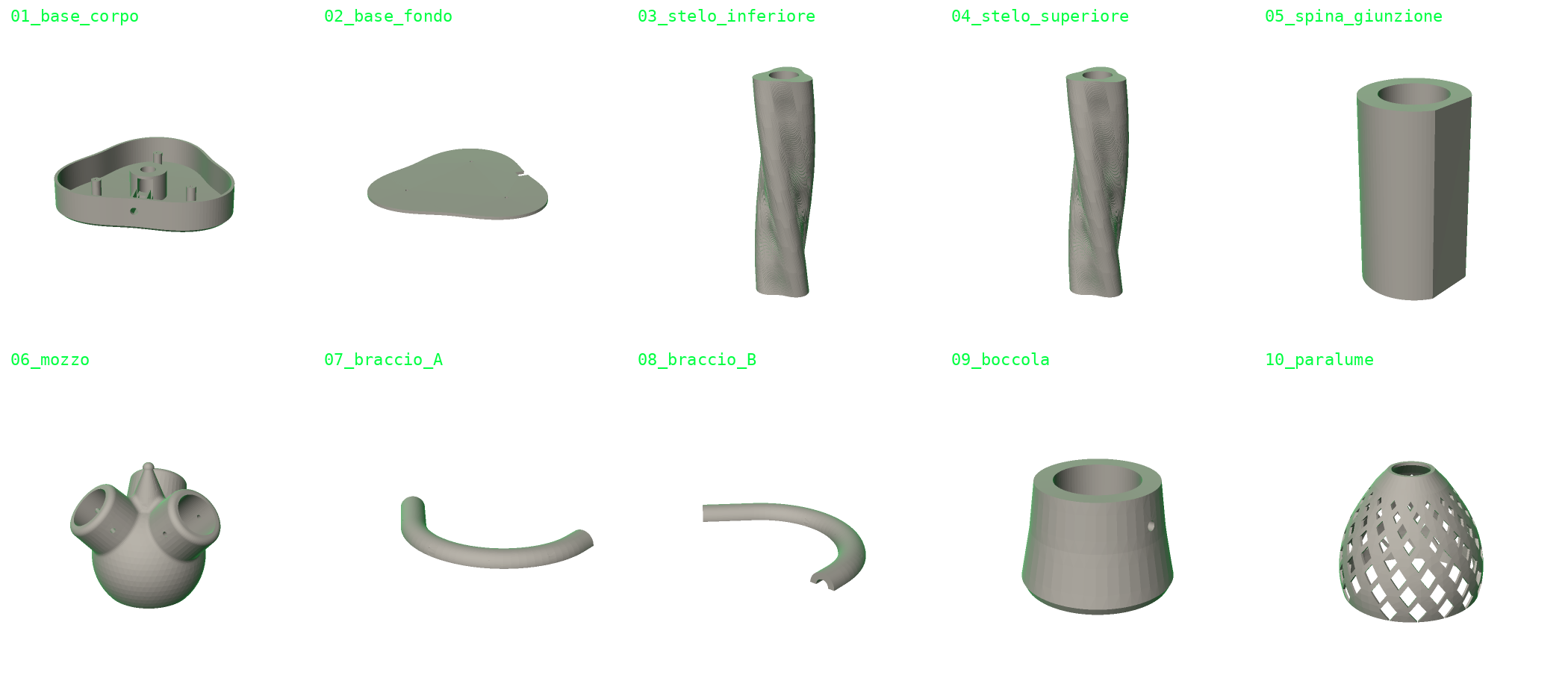

Pezzi da stampare

Ogni file si scarica singolarmente. Gli STL sono già orientati per la stampa.

File	Qtà	Ingombro mm	Materiale	Orientamento	Peso
01_base_corpo.stl	1	169×179×32	PLA	Capovolta, piano superiore sul piatto	258 KB
02_base_fondo.stl	1	163×172×3	PLA	Piatto	183 KB
03_stelo_inferiore.stl	1	49×49×181	PLA/PETG	In piedi	242 KB
04_stelo_superiore.stl	1	49×49×181	PLA/PETG	In piedi	242 KB
05_spina_giunzione.stl	3	21×22×39	PETG	In piedi, riempimento 100%	30 KB
06_mozzo.stl	1	71×76×71	PETG	Base piana sotto, senza supporti	1.4 MB
07_braccio_A.stl	3	179×100×11	PETG	Faccia di taglio sul piatto	478 KB
08_braccio_B.stl	3	179×100×11	PETG	Faccia di taglio sul piatto	477 KB
09_boccola.stl	3	40×40×28	PETG	Piastra M10 sul piatto	133 KB
10_paralume.stl	3	156×156×137	PETG	Bordo largo sul piatto, 6 perimetri	413 KB

Verifica il diametro della ghiera del tuo portalampada prima di stampare i paralumi.

[ COMPONENTI ]

Da acquistare

013 portalampada E27 termoplastici con ghiera e attacco M10×1 femmina (collare paralume Ø 40,6)
023 nippli filettati M10×1, L 20–25 mm, con dado M10×1
033 cavi H03VV-F 2×0,75 da circa 90 cm, uno per luce fino alla base
04Cavo di alimentazione 2×0,75 con spina, interruttore a filo e pressacavo PG7
052 morsetti a leva per la giunzione nella base
069 viti M3×12 autofilettanti
07Spezzoni di filamento 1,75 mm come spine dei bracci
081,2–1,5 kg di zavorra
093 piedini adesivi in gomma Ø 10 mm
103 lampadine LED E27 A60, massimo 10 W

[ STAMPA ]

Impostazioni

Parte	Impostazione
Paralumi	PETG, strato 0,2 mm, 6 perimetri (parete 2,4 mm), niente supporti: i rombi hanno lati a 45° o più.
Stelo e mozzo	4 perimetri, giroide 25%. Il fusto ritorto non richiede supporti.
Bracci	Metà A e B stampate in piano sulla faccia di taglio, poi incollate.
Giochi	0,2 mm radiali sugli incastri (parametro CL nello script).

[ MONTAGGIO ]

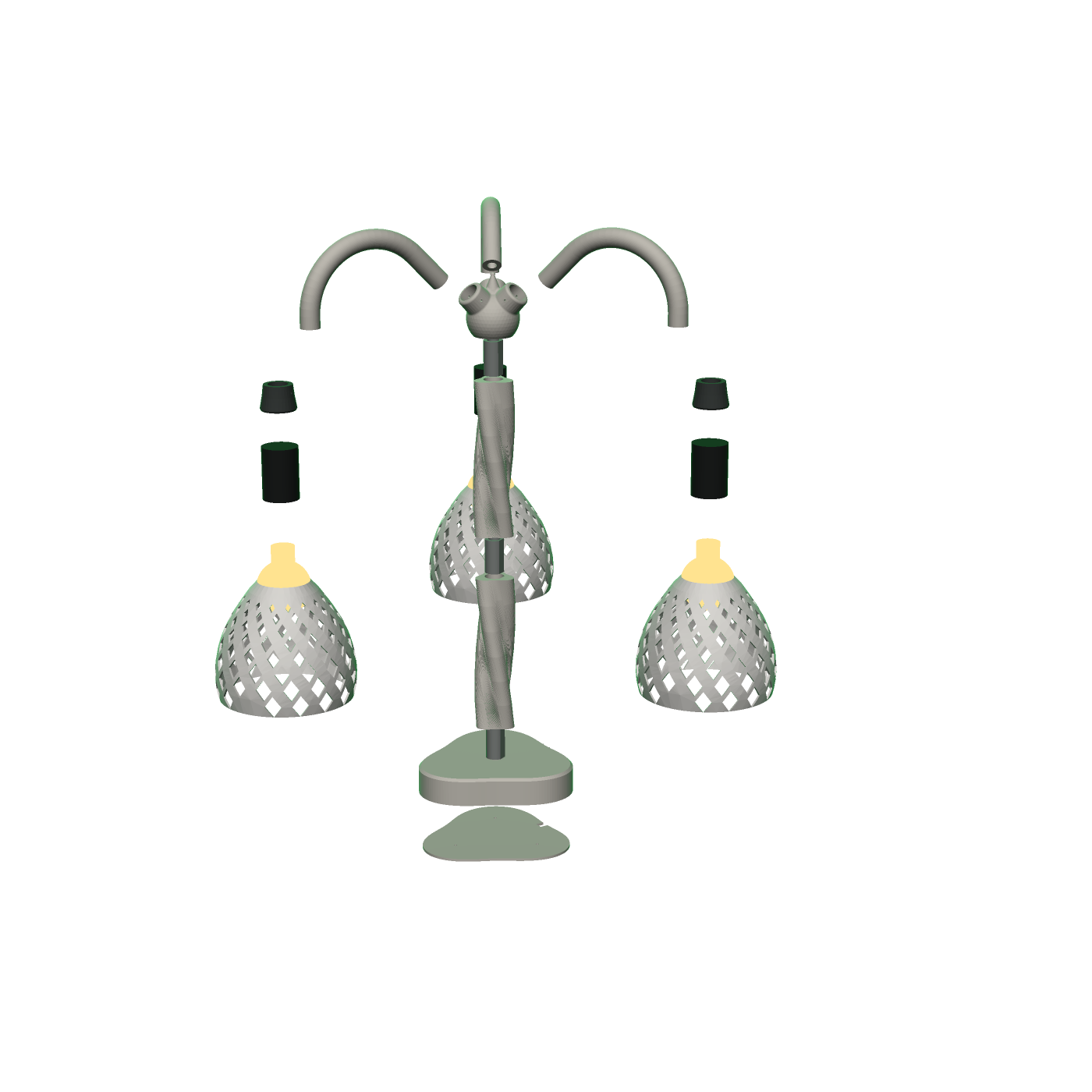

Montaggio

Incolla le metà A e B di ogni braccio con le spine di filamento e colla epossidica.
Fissa il nipplo M10 nella boccola con il dado nella sede esagonale e avvita il portalampada sotto.
Infila ogni cavo dal portalampada attraverso boccola, braccio e mozzo, fino in fondo allo stelo.
Innesta bracci nel mozzo e boccole sui bracci, fora a Ø 2,5 dai fori guida e blocca con le M3.
Monta stelo e mozzo con le spine di giunzione a D: il piatto allinea i lobi del fusto.
Nella base unisci i tre cavi al cavo di alimentazione dentro il canale, fuori dalla zona zavorra.
Riempi i vani con la zavorra, chiudi il fondo con le viti e applica i piedini.
Monta i paralumi serrando il collare con la ghiera del portalampada.

[ SICUREZZA ]

Prima di accendere

ATTENZIONE // 230 VLe lampade funzionano a tensione di rete (230 V). Il cablaggio va eseguito da una persona qualificata, con componenti marcati CE, cavo a doppio isolamento e collegamenti protetti. Usa solo lampadine LED entro la potenza indicata: alogene e a incandescenza deformano PLA e PETG. I file sono forniti così come sono, senza garanzia; chi stampa e monta la lampada ne è responsabile. Per vendere un prodotto finito servono la verifica EN 60598 e la marcatura CE.

Licenza: CC BY-NC-SA 4.0. Uso personale libero con attribuzione a super3d.it. Niente vendita dei file o dei pezzi stampati. Le modifiche si condividono con la stessa licenza.
