Caso studio Victory Hammer DNT Racing


In questa sezione del sito vogliamo presentare un esempio di prototipazione seguita da noi in tutte le sue fasi, dalla modellazione 3D alla realizzazione delle parti del prototipo, alla finitura dei pezzi.

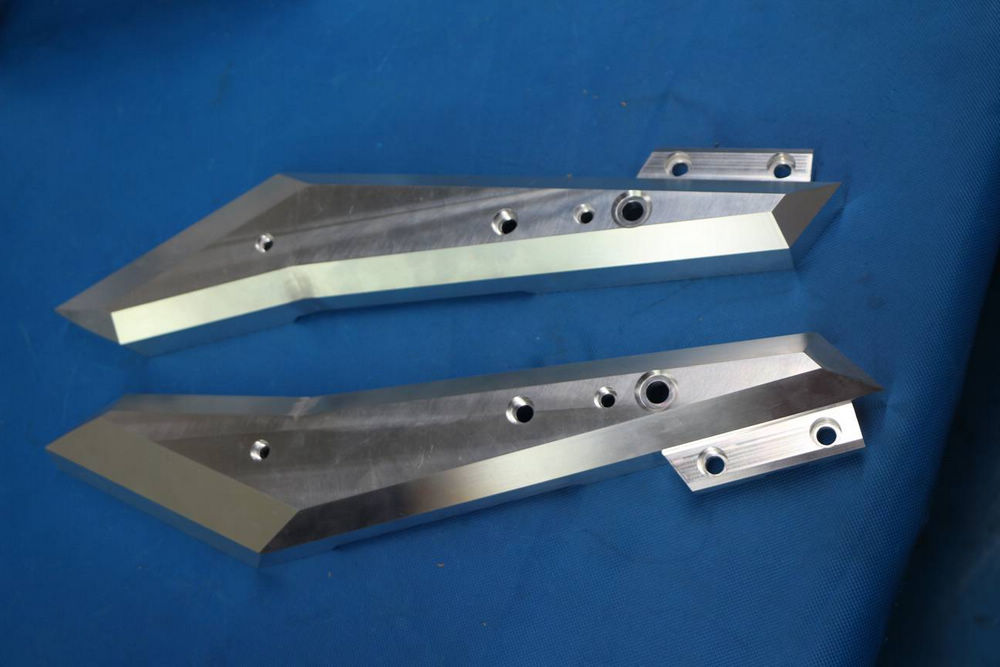

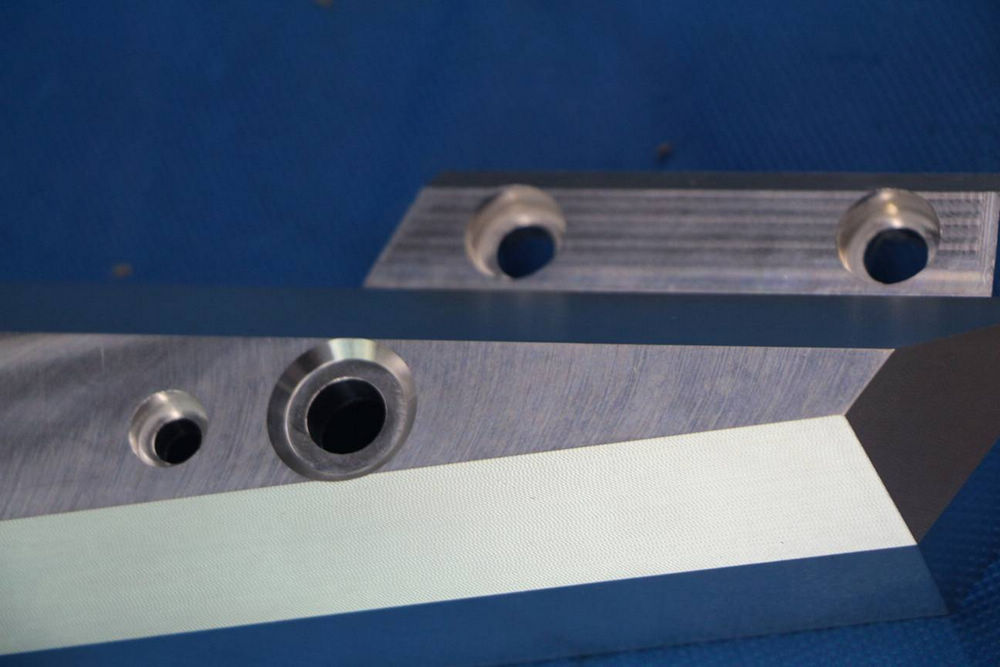

In questo caso studio, il cliente (DNT Racing) necessitava di un prototipo in alluminio ricavato dal pieno con le nostre macchine a controllo numerico, in particolare dei coperchi per il filtro dell’aria e un nuovo codino di una moto, una Victory Hammer. Per questa moto, DNT Racing ha deciso di realizzare un kit Plug&Play per la sostituzione della coda originale.
Per questo lavoro, noi di Given Moto Design, dopo aver concordato il design dei prototipi con il cliente, siamo immediatamente partiti con la modellazione 3D. Terminata la fase di modellazione grafica, i file dei prototipi sono stati inviati direttamente alle frese CNC, che con l’assistenza di un operatore hanno dato vita ai prototipi a partire da un blocco di alluminio.
Nel giro di pochi giorni i prototipi sono arrivati presso la nostra azienda e non hanno necessitato di alcuna lavorazione, se non una finitura che è stata effettuata direttamente da noi; in questo caso DNT Racing ha optato per una sabbiatura e nichelatura.
I prototipi, una volta terminati sono stati montati sulla moto e non hanno necessitato di alcuna modifica.

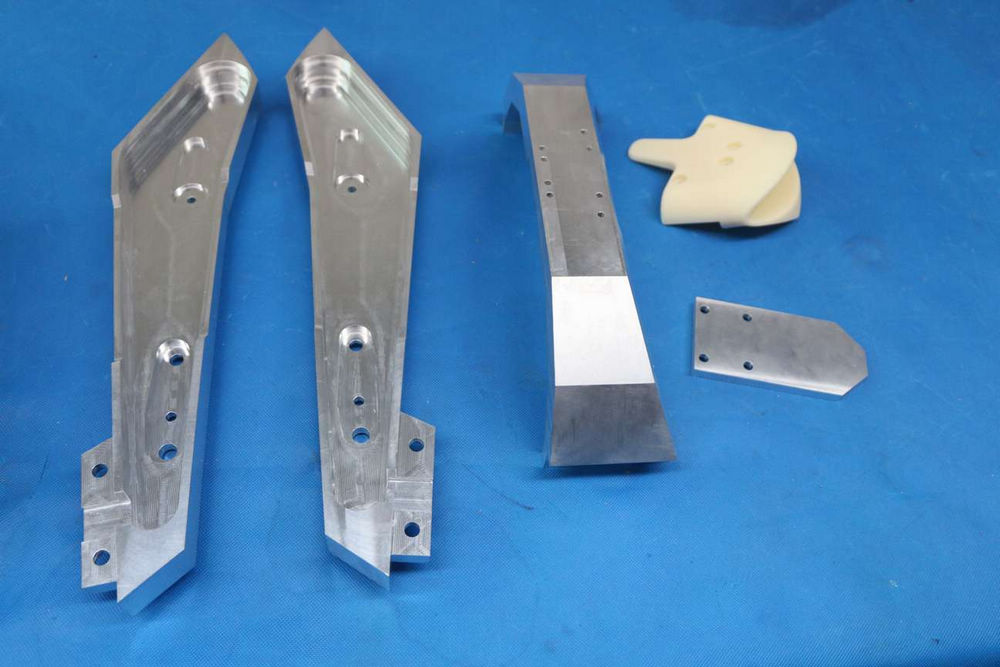

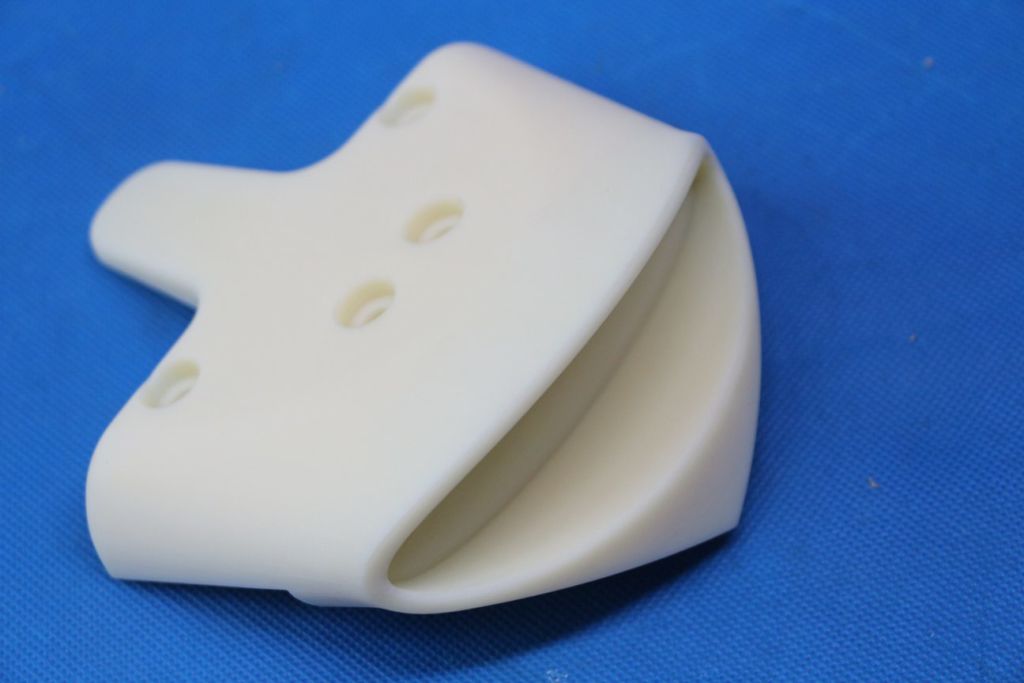

Per la realizzazione completa del kit Victory, abbiamo creato (oltre ai prototipi in alluminio ricavati dal pieno) dei prototipi in plastica con la tecnica della stampa 3D. I prototipi da noi stampati erano parti funzionali al sostegno e contenimento di parti elettroniche, come la strumentazione della moto (contagiri e tachimetro) ed il faretto a LED posteriore. I prototipi realizzati in stampa 3D, sono stati rifiniti come la carrozzeria della moto, hanno quindi subito dei processi di sabbiatura e verniciatura.
I prototipi in alluminio hanno richiesto dei tempi di lavorazione piuttosto brevi, nel giro di 6 giorni dall’ invio dei file le parti sono tornate in azienda pronte per essere rifinite.
I prototipi in PLA stampati tridimensionalmente sono stati realizzati nell’ arco di una giornata.
Questo processo di prototipazione rapida ha permesso a DNT Racing di esporre al salone di Zurigo 2015 il prototipo di un kit coda per la Victory Hammer di alta qualità in tempi brevi.
